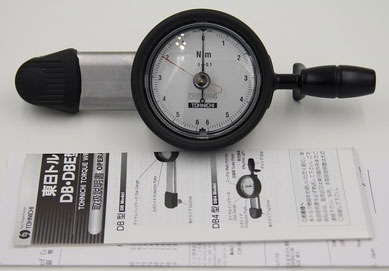

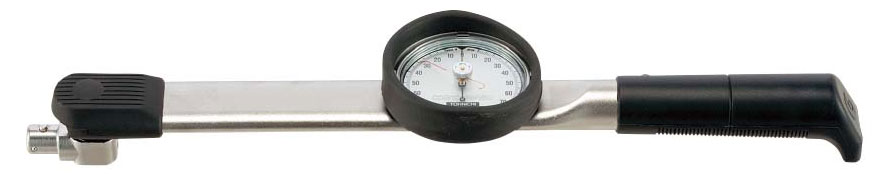

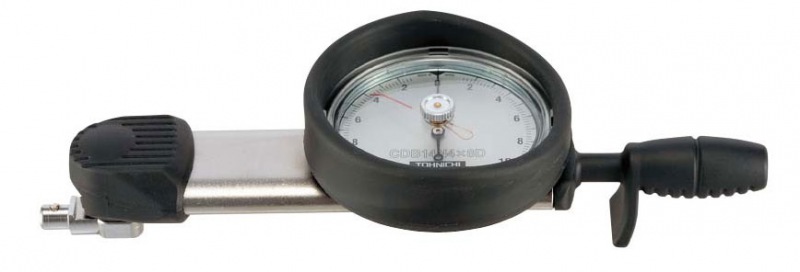

日本東日TOHNICHI表盤指針式測量力扭矩扭力扳手
-
日本東日TOHNICHI表盤指針式測量力扭矩扭力扳手
適用范圍
適用于檢查和緊固
特點：
交換頭式扭力扳手
重量輕，讀取刻度容易，適用于檢查。
通過使用交換頭，可將一把扳手，變?yōu)殚_口扳手、梅花扳手、棘輪扳手、內六角扳手以及其他扳手使用。
CDB型號的標準附件包含記憶指針，用于獲取峰值扭矩讀數。
由于變形量較小，相對于平板指針式扭力扳手，可以減輕操作人員的疲勞程度
由于刻度盤可移動，可先將指針調至所需扭矩，然后當指針指向“0”時完成緊固。
刻度盤有防護罩，可防止損壞測定物。（除CDB300N、420N）
CDB25N～200N附帶樹脂手柄。
規格：國際單位制型號 CDB7N4X8D-S CDB14N4X8D-S CDB25NX10D-S CDB50NX12D-S CDB100NX15D-S CDB200NX19D-S CDB300NX22D-S CDB420NX22D-S 扭矩范圍
［N·m］最小～最大 0.7～7 2～14 3～25 5～50 10～100 20～200 30～300 40～420 刻度 0.1 0.2 0.5 1 2 5 公制型號 70CDB4-S 140CDB4-S 250CDB-S 500CDB-S 1000CDB-S 2000CDB-S 3000CDB-S 4200CDB-S 扭矩范圍
［kgf·cm/ kgf·m］最小～最大 kgf·cm7～70 20～140 30～250 50～500 100～1000 200～2000 kgf·m
3～304～42 刻度 kgf·cm1 2 5 10 20 kgf·m0.5 美制型號 70CDB4-A-S 140CDB4-A-S 250CDB-A-S 500CDB-A-S 1000CDB-A-S 2000CDB-A-S 3000CDB-A-S 4200CDB-A-S 扭矩范圍
［lbf·in/ lbf·ft］最小～最大 lbf·in6～60 20～120 30～220 40～430 lbf·ft
7～7014～140 20～220 30～300 刻度 lbf·in 1 2 5 適用螺栓
（參考）鋼制螺栓 M5、M6 （M7）M8 M10 M12 M12（M14） M16（M18） M20（M22） M24 高壓螺栓 M4（M4.5） M5、M6 （M7） M8 M10 M12（M14） M16 （M18） 最大手力［N］ 31.8 63.6 96.2 161.3 256.4 388.3 413.8 454.1 尺寸［mm］ 有效長度 L 220 260 310 390 515 725 925 全長 L’ 215 255 330 415 525 720 920 高度 H 51 57 60 57.5 63.1 64.4 扳頭 d3 8 10 12 15 19 22 重量［kg］ 0.4 0.48 0.53 0.76 1 1.65 2.7
