同惠TH2817 LCR電橋
-

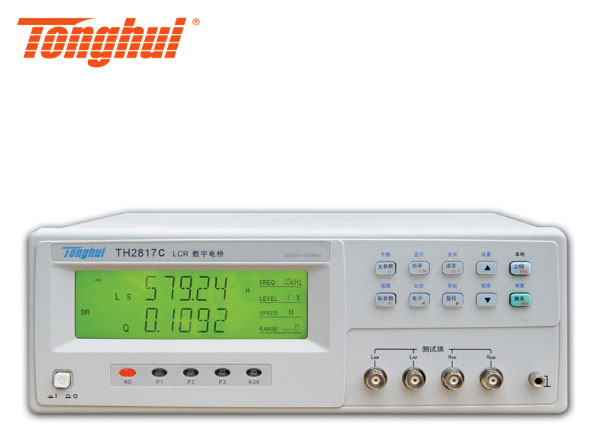

TH2817C型LCR數字電橋是本公司推出的高性價比元件參數測試儀器。該產品綜合了本公司多年電橋研制上的成熟技術,是精簡通用型與高性能LCR電橋的完美結合，可滿足生產線質量保證、進貨檢驗及元件評估的測量要求
性能特點
■ 測試速度：50ms
■ 大型專用白背光LCD顯示屏
■ 50Hz－100kHz, 10個典型測試頻率
■ 0.1Vrms,0.3Vrms,1.0Vrms三個典型測試電平
■ 內置±2VDC偏壓源，可擴展至±5VDC偏壓或50mA偏流 （僅TH2817C）
■ 30Ω/100Ω兩種可選源阻抗，便于兼容不同LCR表的測試一致性
■ 變壓器參數測量能力（僅TH2817C）
■ 自動LCZ功能
■ 可儲存10組儀器測試參數
■ 標準配置RS232C、HANDLER接口,可選配GPIB（IEEE-488）接口

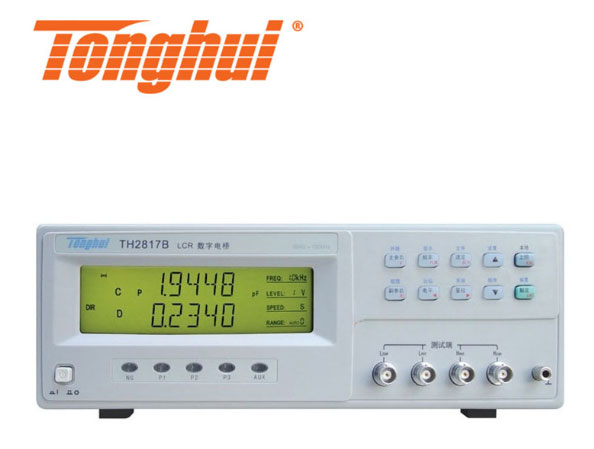

技術參數型號 TH2817B 測試參數 LCR參數 |Z|,R,X, C, L,Q, D,θ 測試頻率 50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz, 40kHz, 50kHz,100kHz, 共10點 信號源內阻 30 Ω , 100 Ω 測試電平 0.1Vrms,0.3Vrms,1Vrms 基本準確度 0.1% 顯示范圍 |Z|, R, X 0.0001 Ω — 99.999MΩ C 0.001 pF — 9999.9 ?F L 0.001 ?H — 99.999 kH D 0.0001 — 9.9999 Q 0.0001 — 9999.9 θ -179.99? — 179.99 ? 測量速度 快速:20次/秒,中速:8次/秒,慢速:2次/秒 觸發方式 內部, 手動, 外部，總線 比較器功能 四檔（三檔合格一檔不合格)，另有一個附屬AUX檔 存儲器 10組內部儀器設定供存儲/調用 接口 RS-232C, HANDLER, GPIB (選件)
