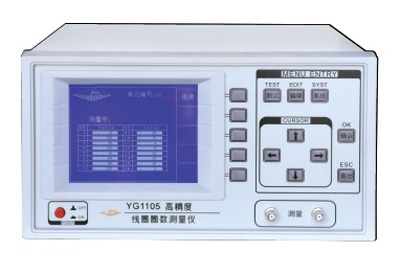

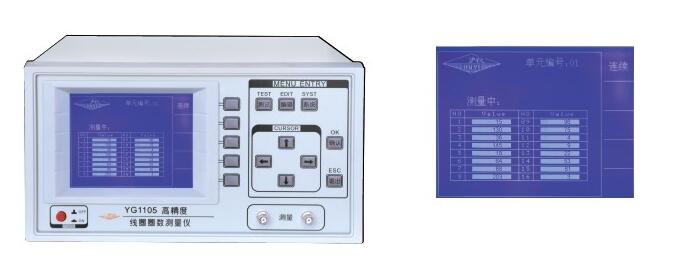

YG-1105多繞組線圈測量儀
-
YG1105多繞組線圈測量儀 繞組變壓器測試儀
YG1105型線圈測量儀主要適用于測量多繞組線圈的圈數，配上專用的測試治具，能快速地對最多16組的線圈進行圈數測量，同時顯示合格 或不合格，極大的提高了多繞組線圈（例如多繞組變壓器）的測試效率。YG1105型也可作為普通的線圈測量儀對線圈圈數進行測量
技術參數：儀器型號 YG1105-10 YG1105-6 YG1105-4 YG1105-X 被測線圈內徑 Φ ＞10mm Φ ＞6mm Φ ＞4mm 特殊尺寸：
Φ內＜4mm、
H＞110mm
特殊尺寸精度與范圍需 與用戶商議而定被測線圈外徑 ＜120mm 被測線圈高度 H＜110mm 測試傳感器規格 Φ 10 Φ 6 Φ 4 被測線圈范圍 0～60000圈 圈數測量精確度 0～300圈±0圈、
300～5 0 0 圈± 1 圈、
500～20000圈± 0.2% 、
20000～60000圈± 0.5 %測量速度 快速3次/秒、慢速1.2次/秒 分選方式 絕對值、百分比、關閉 測量速度 快速3次/秒 中速2次/秒 慢速1次/秒 外形尺寸 320×300×180 (mm) 重量 約5kg 多繞組測量 可同時測量16組線圈
